一体式变电站
ZF28-252型SF6气体绝缘组合电器
2016-08-20 10:01466
  • 价格:未填
  • 品牌:ZF28-252型SF6气体绝缘组合电器
  • 发货:3天内
 一、产品介绍:

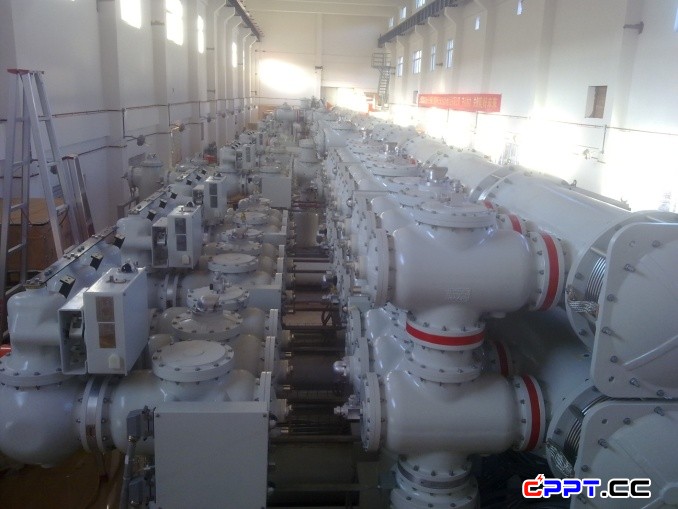

      ZF28-252型GIS是由标准模块通过法兰连接组成,能够通过模块间的灵活组合来满足变电站优化设计的需求,既节省空间又符合技术要求。

      优点:
      • 完全自主研发,起点高、投入大;
      • KEMA输配电试验中心检验合格;
      • 参数水平高,结构设计先进;
      • 绝缘水平高于IEC和GB标准;
      • 自能-压气组合式灭弧室,三工位隔离接地开关,弹簧操作机构;
      • 双道密封圈结构。
      • 最少的占地面积
      • 紧凑、标准化的模块设计,最小间隔宽度1600mm;
      • 可适用于寒冷、潮湿、盐雾、沿海、高海拔地区。
      • 关键零部件自主加工
      • 弹簧操作机构基座:德国DMG四轴镗铣数控加工中心;
      • 盆式绝缘子:德国Hubers真空混料环氧浇注设备;
      • 油漆:先进的表面涂装生产线;
      • 互感器:思源赫兹互感器有限公司。
      • 先进的质量管理
      • 全过程和全生命周期的质量管理;
      • 防“四害”的生产管理理念;
      • 局放和雷电冲击试验后出厂;
      • 先进的检试验设备。
      • 安全系数高
      • 全密封;
      • 九级抗震。

      二、使用环境:
      1.安装地点:户内/户外;
      2.周围空气温度 :
      最高气温:+40℃;
      最低气温:-30℃;
      最大日温差:32 K;
      3.海拔:≦3000m;
      4.日照强度(晴天中午):1000 W/㎡;
      5.污秽等级:Ⅲ/Ⅳ级;
      6.覆冰厚度:10mm/20mm;
      7.风速/风压:34m/s(相当于圆柱表面700Pa);
      8.湿度:日相对湿度平均值:≦95%;月相对湿度平均值:≦90%;
      9.耐地震能力:九度;
     水平加速度:0.3g;
     垂直加速度:0.15g 。

      三、产品特点:
      KEMA试验验证,ZF28-252型GIS适用于固定接地系统(首开级系数1.3)电网类型。 E2-M2-C2级断路器。独特的自能-压气组合式灭弧室设计,弹簧操作机构。结构紧凑,最小间隔宽度可做到1600mm。主母线、三工位隔离接地开关三相共箱。自主研发三工位隔离接地开关。绝缘水平高于GB和IEC标准;80%工频耐压试验电压下,局放小于5pC。进口德国DMG四轴镗铣数控加工中心,精密加工弹簧操作机构基座。进口德国Hubers真空混料环氧浇注设备,自主加工盆式绝缘子。盆式绝缘子采用金属法兰结构,环氧树脂不外露,使用寿命长;双道密封圈结构,可靠密封。自主生产电磁式电流/电压互感器。一体式和分体式两种汇控柜可供选择,前后开门,二次元器件进口,防护等级IP55W。先进的表面涂装生产线,自行涂装GIS壳体。

      四、产品用途:
     高压GIS产品已在城市人口密集区域、地下、海上、高海拔、高温、低温、重污染、大风沙等不同的场合和环境均有广泛的应用。
     ZF28-252型GIS是上海思源高压开关有限公司最新一代的开关设备之一。 以其小巧的设计、可靠的性能,赢得了用户的信赖。目前已在全国大部分电网有运行业绩。

      五、典型业绩:

  中铝国际工程股份有限公司云铝泽鑫年产30万吨铝合金板带项目


华能大理风力发电有限公司五子坡风电场工程



云南电网公司曲靖供电局
